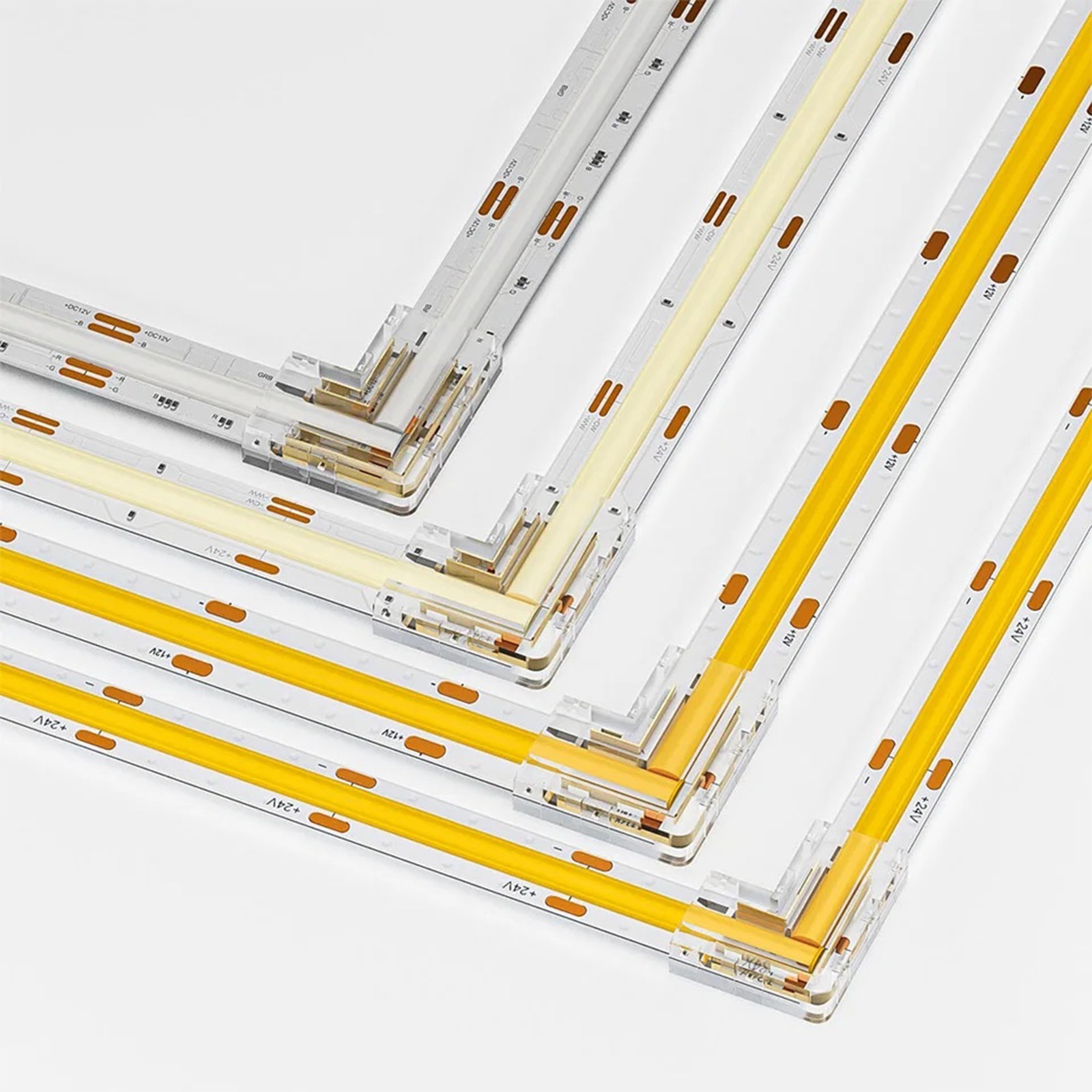

10 mm FCOB LED şerit L köşe konnektörü, 2 pinli tek renk COB/FCOB LED şeritlerin köşe dönüşlerinde kırılmadan ve zorlanmadan bağlanması için tasarlanmıştır. İki LED şerit parçasını 90 derece açıyla doğrudan birleştirerek lehim, havya ve ek bağlantı kablosu ihtiyacını ortadan kaldırır.

COB LED şeritler keskin şekilde büküldüğünde PCB yollarında çatlama, bakır hatlarda kopma veya temassızlık oluşabilir. L şeklindeki konnektör, şeritleri zorlamadan düzgün bir köşe dönüşü oluşturarak bu risklerin azaltılmasına yardımcı olur.

Ürün yalnızca 10 mm genişliğinde, 2 pinli ve tek renk FCOB/COB LED şeritler için uygundur. RGB, RGBW, CCT ve farklı pin yapısındaki LED şeritlerle uyumlu değildir. Sipariş vermeden önce şerit genişliğinin 10 mm, bağlantı yapısının ise 2 pin olduğundan emin olunmalıdır.

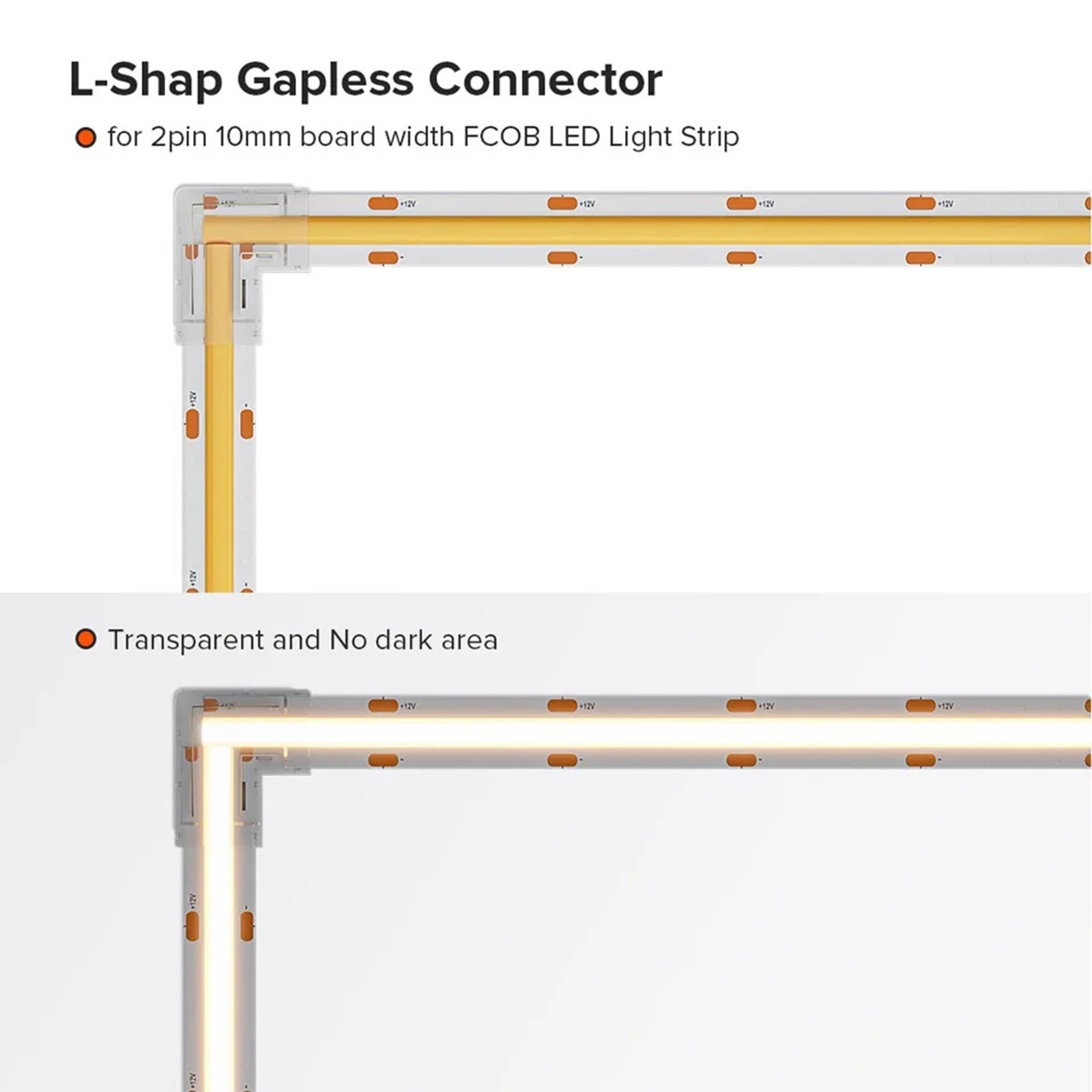

Şeffaf gövde, şeritlerin bakır temas noktalarının metal kontaklara doğru şekilde yerleştirilip yerleştirilmediğinin görülmesini kolaylaştırır. Klipsli kapak sistemi sayesinde bağlantı hızlıca tamamlanabilir. Uyumlu şerit ve doğru montaj kullanıldığında köşe bölümündeki karanlık boşluk minimum seviyeye indirilerek daha bütünlüklü bir ışık çizgisi elde edilir.

Konnektör enerji üretmez ve voltaj dönüştürmez. Birleştirilecek iki LED şeridin aynı voltajda, aynı ışık renginde ve aynı polarite düzeninde olması gerekir. Fiziksel yapısı uyumlu 12V veya 24V düşük voltajlı tek renk COB LED şeritlerde kullanılabilir. 220V şerit LED sistemlerine uygun değildir.

TEKNİK ÖZELLİKLER

• Ürün tipi: FCOB/COB LED şerit L köşe konnektörü
• Paket miktarı: 4 adet
• Konnektör şekli: L tipi
• Bağlantı açısı: 90 derece
• Bağlantı biçimi: Şerit-şerit köşe bağlantısı
• Uyumlu LED teknolojisi: COB / FCOB LED şerit
• Uyumlu ışık tipi: Tek renk LED şerit
• Uyumlu şerit genişliği: 10 mm
• Pin sayısı: 2 pin
• Bağlantı yöntemi: Klipsli ve lehimsiz
• Kablo: Bulunmaz
• Gövde rengi: Şeffaf
• Gövde malzemesi: Şeffaf plastik
• İletken yapı: Metal temas kontakları
• Çalışma voltajı: Bağlanan LED şeride göre 12V veya 24V DC
• 220V uyumluluğu: Uygun değildir
• Polarite: Artı ve eksi yönleri doğru eşleştirilmelidir
• Montaj şekli: Şerit uçları konnektöre yerleştirilip kapaklar kapatılır
• Kullanım ortamı: Kuru iç mekân
• Koruma sınıfı: Üretici tarafından belirtilmemiştir
• Su geçirmezlik: Bulunmaz
• Güç kapasitesi: LED şeridin akımı, bakır pad yapısı ve temas kalitesine bağlıdır
• Işık gücü: Uygulanmaz; ürün ışık kaynağı değildir
• Işık rengi: Bağlanan LED şeride göre değişir
• Kelvin değeri: Bağlanan LED şeride göre değişir
• Enerji sınıfı: Uygulanmaz

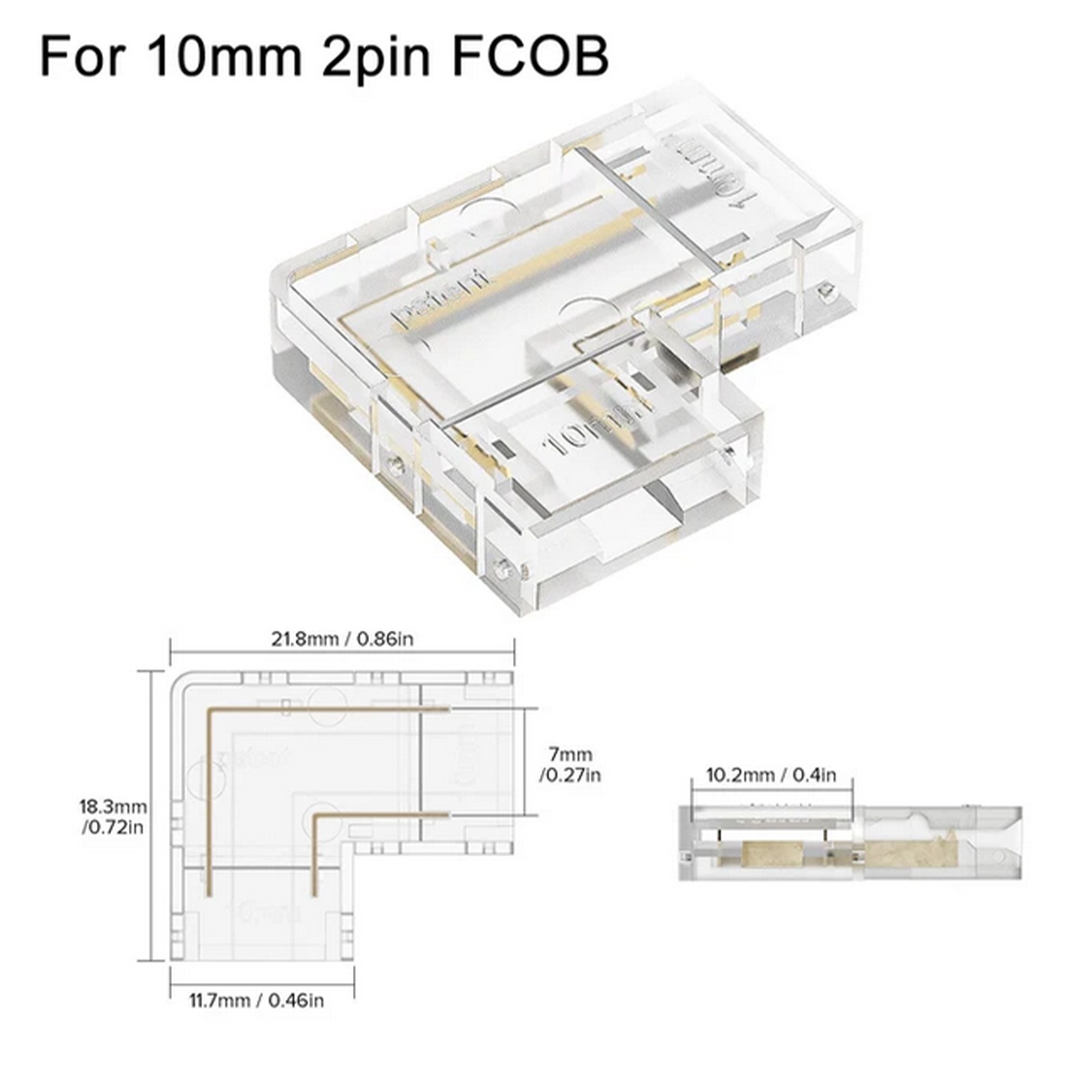

• Fiziksel dış ölçüler: Üretici tarafından belirtilmemiştir
• Ağırlık: Üretici tarafından belirtilmemiştir
• Kullanım ömrü: Montaj kalitesi ve kullanım koşullarına bağlıdır
• Sertifika bilgisi: Üretici tarafından belirtilmemiştir

PAKET İÇERİĞİ

• 4 adet 10 mm, 2 pin, şeffaf L tipi FCOB LED şerit köşe konnektörü

LED şerit, adaptör, dimmer, kablo, kontrol cihazı ve alüminyum profil paket içeriğine dahil değildir.

KULLANIM ALANLARI

• Mutfak dolabı altı köşe aydınlatmaları
• Tezgâh altı LED uygulamaları
• Alüminyum LED profil köşe dönüşleri
• TV ünitesi ve konsol aydınlatmaları
• Gardırop ve vestiyer sistemleri
• Raf ve kitaplık uygulamaları
• Vitrin ve ürün teşhir alanları

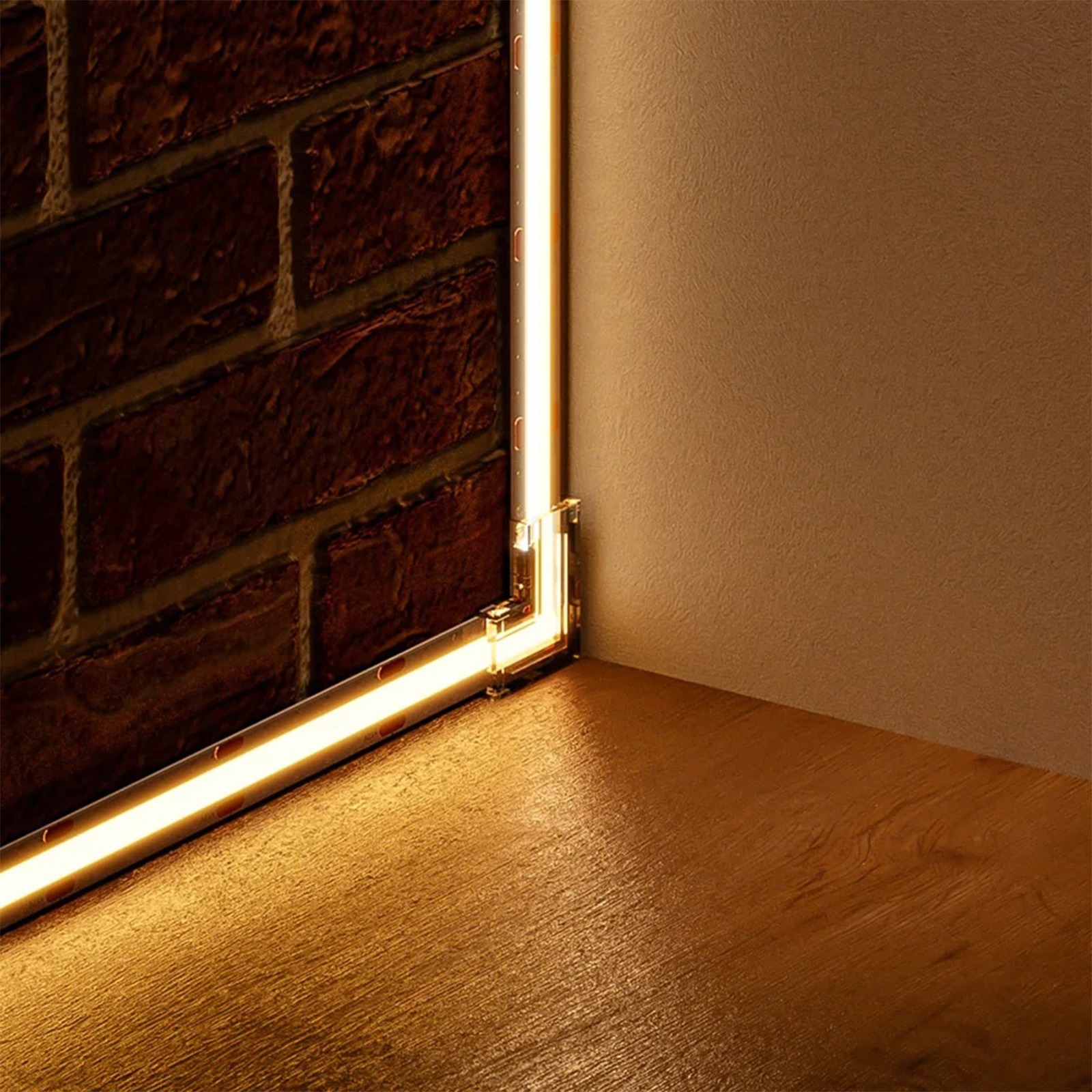

• Duvar ve tavan köşe aydınlatmaları
• Çerçeve biçimli LED projeleri
• Mağaza ve showroom uygulamaları
• Mobilya üretimi
• Dekoratif iç mekân aydınlatmaları
• Elektrikçi ve LED montaj projeleri
• Hobi ve kendin yap uygulamaları

MÜŞTERİ AVANTAJLARI

• Lehim gerektirmez: Havya ve lehim teli kullanmadan bağlantı yapılır.
• 90 derece köşe dönüşü sağlar: LED şeridi keskin biçimde bükme ihtiyacını azaltır.
• 10 mm şerit uyumluluğu: Uygun genişlikteki tek renk COB şeritlere göre tasarlanmıştır.
• 2 pin bağlantı: Tek renk LED şeritlerin artı ve eksi hatlarını aktarır.
• Şeffaf gövde: Bakır padlerin kontaklara doğru oturup oturmadığı görülebilir.
• Kablo gerektirmez: İki şerit doğrudan L aparatı üzerinden birleştirilir.
• Karanlık alanı azaltır: Uyumlu şeritlerde köşe bölümündeki ışık boşluğunu minimuma indirir.
• Hızlı montaj: Profesyonel uygulamalarda işçilik süresinden tasarruf sağlar.
• Temiz görünüm: Açıkta kablo veya lehim noktası bırakmaz.
• 4’lü set avantajı: Birden fazla köşenin tamamlanmasına imkân verir.

SSS

Bu ürün hangi LED şeritlerle uyumludur?

Yalnızca 10 mm genişliğinde, 2 pinli ve tek renk COB/FCOB LED şeritlerle uyumludur.

8 mm LED şeritte kullanılabilir mi?

Hayır. Bu model 10 mm genişliğindeki şeritler için tasarlanmıştır. 8 mm LED şerit için 8 mm uyumlu konnektör kullanılmalıdır.

RGB veya CCT LED şeritlerde kullanılabilir mi?

Hayır. RGB ve CCT LED şeritler daha fazla bağlantı hattına sahiptir. Bu ürün yalnızca 2 pin tek renk şeritlerle kullanılabilir.

Lehim yapmak gerekir mi?

Hayır. Klipsli lehimsiz bağlantı sistemine sahiptir. LED şeritlerin bakır temas noktaları konnektörün metal kontaklarına doğru şekilde yerleştirilmelidir.

12V ve 24V şeritlerde kullanılabilir mi?

Şerit 10 mm genişliğinde, 2 pinli ve pad yapısı uyumluysa 12V veya 24V düşük voltajlı COB LED şeritlerde kullanılabilir. İki şerit aynı voltajda olmalıdır.

220V LED şeritlerde kullanılabilir mi?

Hayır. Bu ürün 220V şerit LED sistemlerinde kullanılmamalıdır. Yüksek voltajlı şeritler için özel bağlantı ekipmanları gerekir.

Köşe bölümünde karanlık alan oluşur mu?

Konnektör, şeritleri birbirine yakın şekilde bağlayarak köşe bölümündeki ışık boşluğunu azaltmaya yardımcı olur. Sonuç LED yoğunluğu, kesim aralığı ve montaj doğruluğuna göre değişebilir.

Silikonlu veya su geçirmez LED şeritlerle uyumlu mudur?

Genellikle kaplamasız IP20 COB LED şeritlere uygundur. Silikon kaplama, metal kontakların bakır padlere temas etmesini engelleyebilir.

Bağlantıdan sonra LED yanmıyorsa ne yapılmalıdır?

Artı ve eksi yönlerinin doğru hizalandığını, bakır padlerin metal kontaklara tam oturduğunu ve klips kapaklarının tamamen kapandığını kontrol ediniz.

10 mm tek renk FCOB LED şeritlerinizi köşelerde kırmadan, lehim ve kablo kullanmadan hızlı ve profesyonel şekilde birleştirmek için 4’lü şeffaf L köşe konnektör setini hemen sipariş verebilirsiniz.
